充气膜结构工程该怎么布置裁剪线呢？

裁剪线是指膜结构曲面上膜条与膜条之间的连接线,即裁剪片与裁剪片拼接时的接缝裁剪线布置需要综合考虑多种因素,为确保划分的结果科学、经济、美观,应遵循原则如下

(1)曲面划分的尺寸不宜过大或者过小。实际工程中生产的膜片是由一定宽度的膜条裁剪而成,曲面划分得过大,超过膜条宽度会造成设计的裁片无法制作;曲面划分得过小,会造成焊缝过于密集影响结构刚度。

(2)在曲率较大的区域宜将曲面划分得更细。膜结构裁剪误差不可避免,在曲率较大的区域裁剪误差也会较大。因此应当在曲率较大的区域适当将曲面划分更细,以避免结构拼接成型后局部应力过大或是形状偏差过大。

(3)膜结构多块膜片之间通常采用焊接方式连接,焊接缝具有一定宽度,膜片最窄处宽度应当超过焊缝宽度,避免多条焊缝重叠

(4)裁剪线的布置应当尽可能均匀、对称,并与建筑整体协调,避免裁剪线影响建筑整体美观

(5)在实际裁剪过程中还要考虑膜材的经纬向布置,以及膜片之间现场拼接缝的位置。膜的经纬向布置会产生如观瞻、膜材的利用率、制作的工作量等方面的影响。现场拼接缝如果处理得不当,则会导致漏雨等。

(6)裁剪线沿膜表面最陡方向,使雨雪易于滑落,避免出现由于过大的雪荷载引起结构凹陷

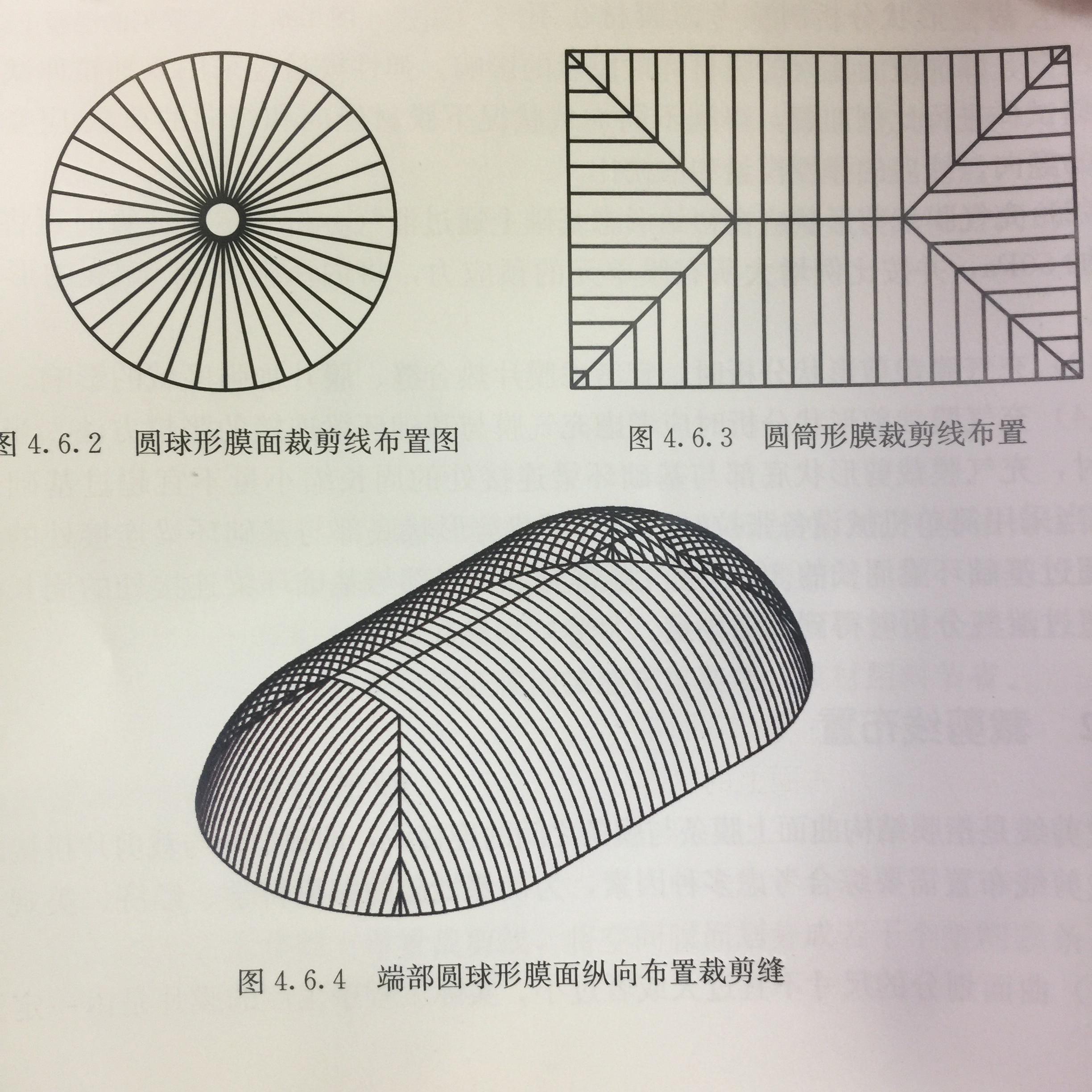

(7)膜片间的裁剪线可采用测地线法或平面相交法确定,同时还要尽量节省膜材且使接缝总长度尽可能地短。通常,裁剪线的方向就是膜材的经向,即膜材的长度方向。圆球形膜面的裁剪线按经向布置,圆筒形膜面的裁剪线沿膜面的圆弧方向布置,如图4.6.2和图4.6.3所示。但实际工程设计中,也可适度地改变习惯做法,会有意想不到的新奇效果,如图4.6.4所示。
