膜结构是如何导水的?
膜结构边缘常为空间曲线,特别是柔性索边界,其排水、导水往往难以实现普通建筑的有组织排水,不便于做刚性水沟。因此,对排水要求较低、汇水面积小、落水高度小时,可采用自由散水。但对排水要求较高、汇水面积较大、落水高度较大时,可采用一下所示导水节点构造,实现有组织排水。
如下图所示采用膜带导水,膜带内套软塑胶、聚酯等填充材料,形成挡水、导水带,膜带与主膜焊合或胶合,焊合位置宜与边缘索膜套错开,避免焊合导致膜热致应力集中,膜套直径常为30-60mm,可在主膜安装完后,后续安装导水膜带。

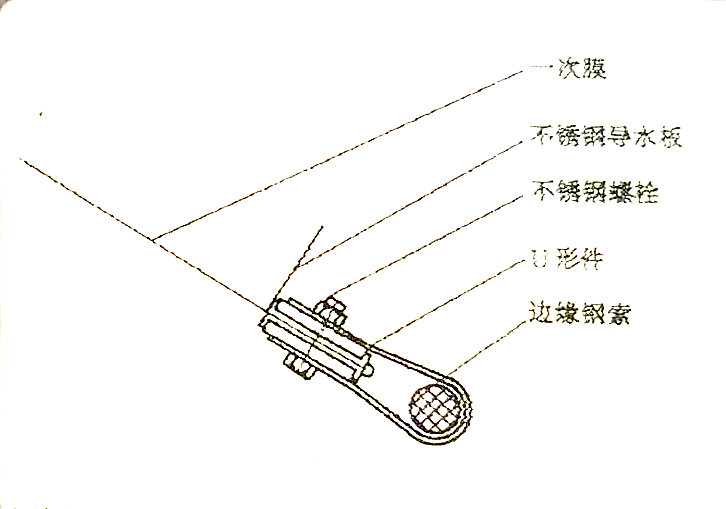

如下图所示采用D型不锈钢板挡水、导水,适合U形件螺栓连接膜边缘,导水板有连接U形件的不锈钢螺栓连接,导水板厚0.25~0.75mm,高为-60mm*(50-150)mm,预先揻弯、成孔制作好,配合膜边缘索同时安装,可满足较大排水量。
在边缘索端头膜角隅处设置汇聚落水斗、落水管,或者集中的排水沟、凹形地面作为汇水斗等,从而实现有组织排水。在刚性膜边界,为减小过大、笨重的刚性排水沟,也可采用类似导水节点,但应有较一般排水沟大的排水坡度,如大于5%。
以上就是“膜结构导水”的介绍。如果您想了解更多膜结构工程信息,欢迎关注利记官方网站微信公众号【利记官方网站膜结构】,或拨打24小时免费服务热线4009967995。
