膜结构丨张拉膜和充气膜简介

返回列表来源: 利记官方网站 发布日期:2023-01-10 浏览:-

依据《膜结构技术规程》CECS158:2015,膜结构的形式可分为四类,即: 整体张拉式膜结构、骨架支承式膜结构、索系支承式膜结构、空气支承式膜结构。

1

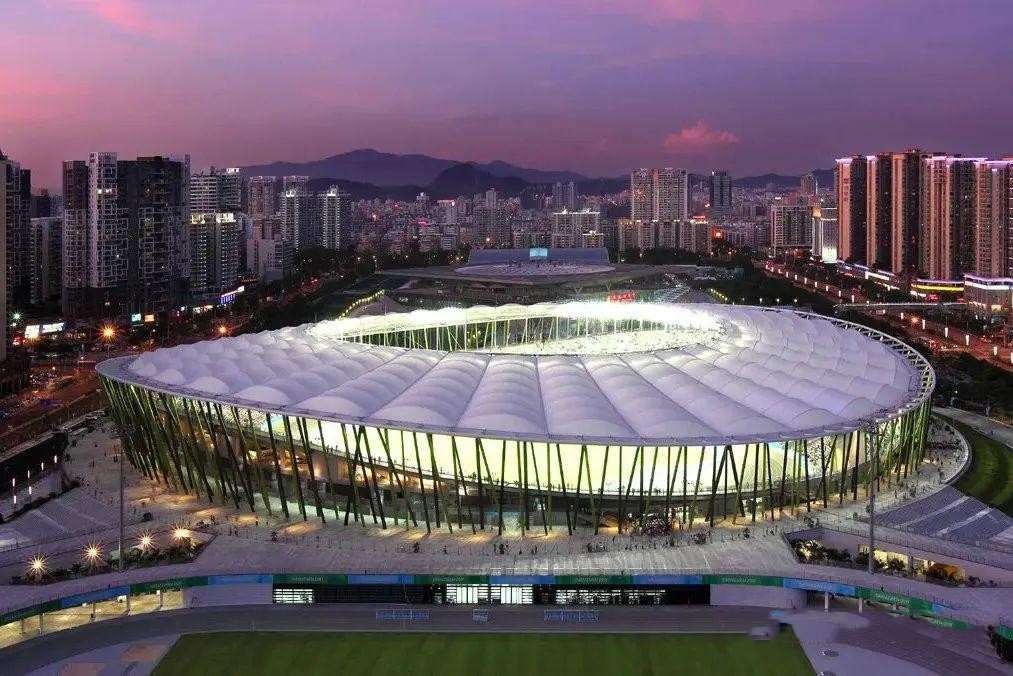

整体张拉式膜结构

2

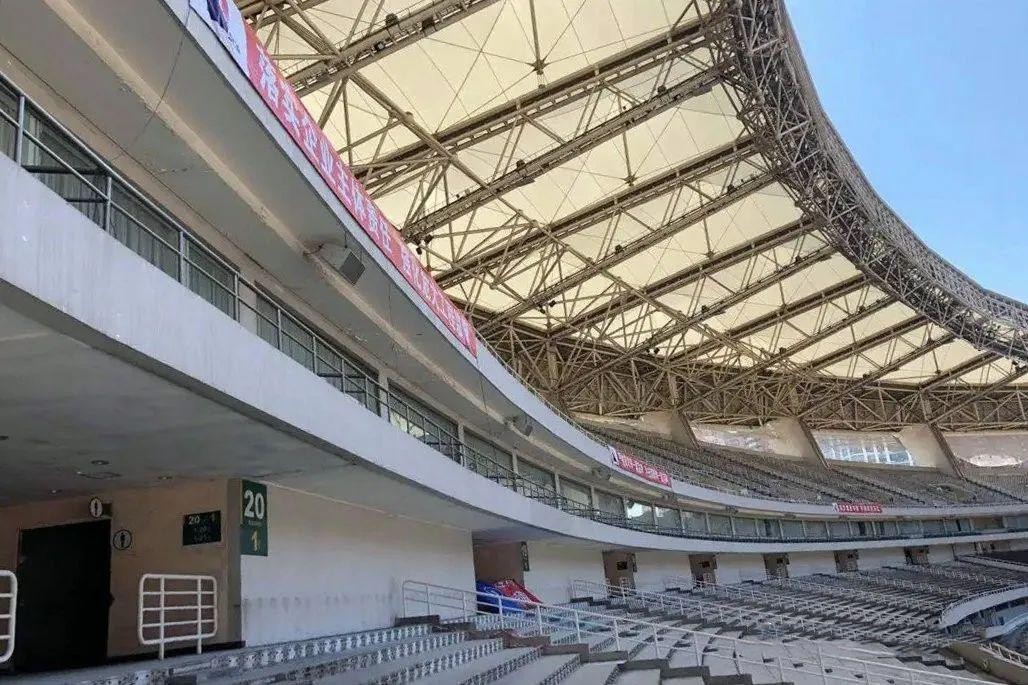

骨架支承式膜结构

3

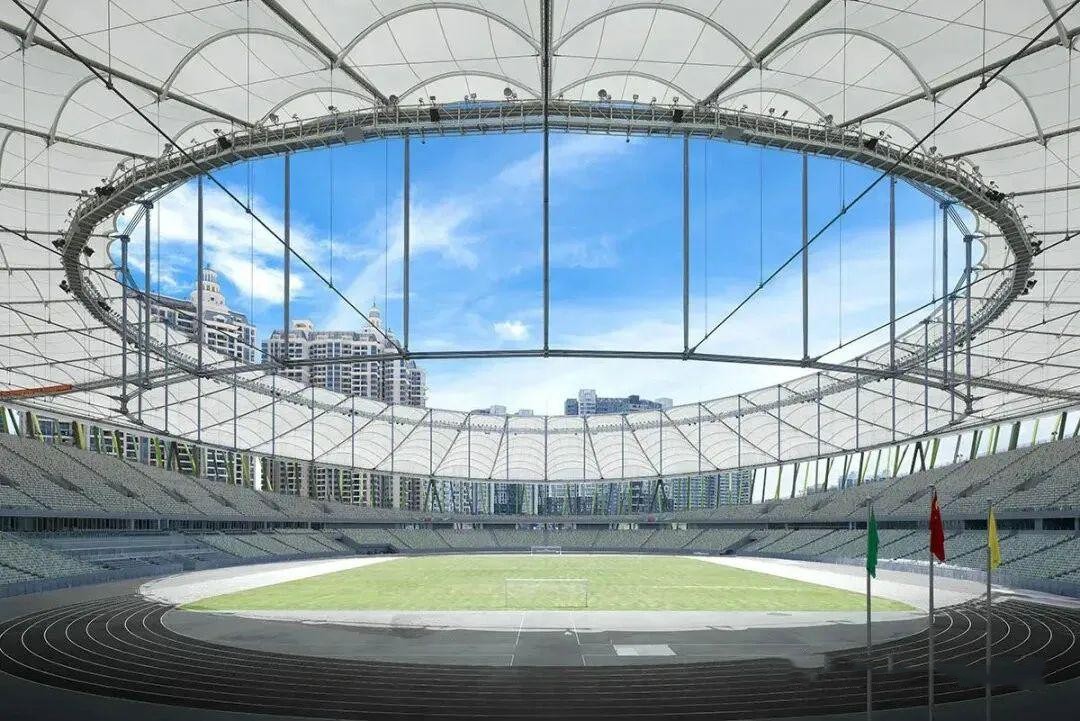

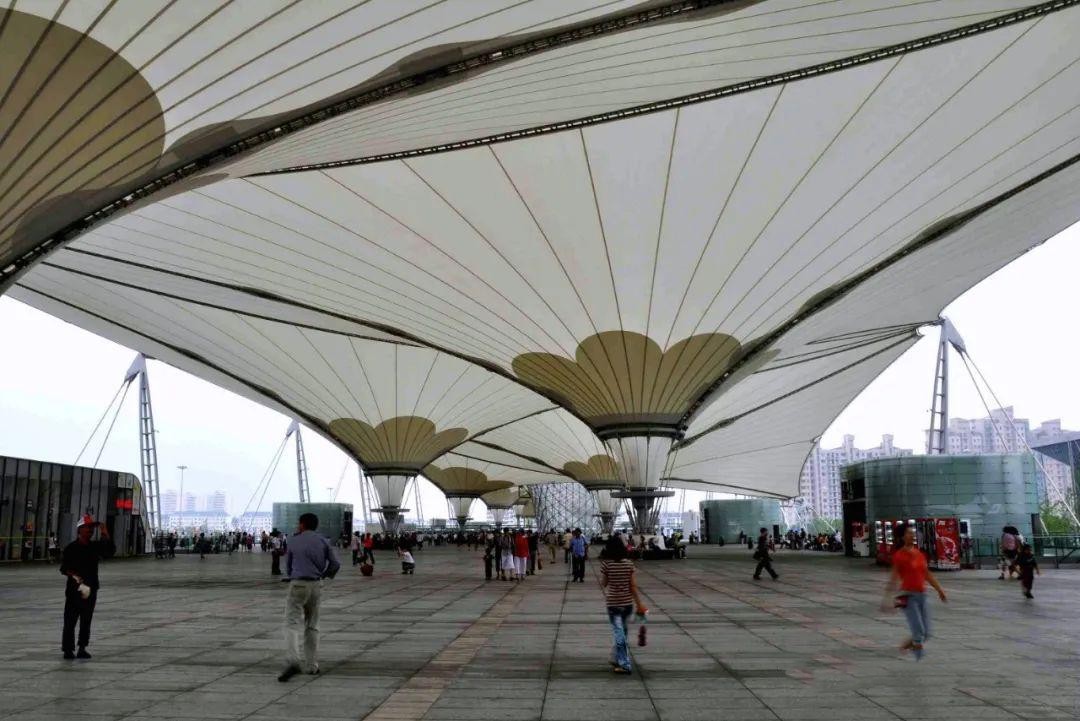

索系支承式膜结构

4

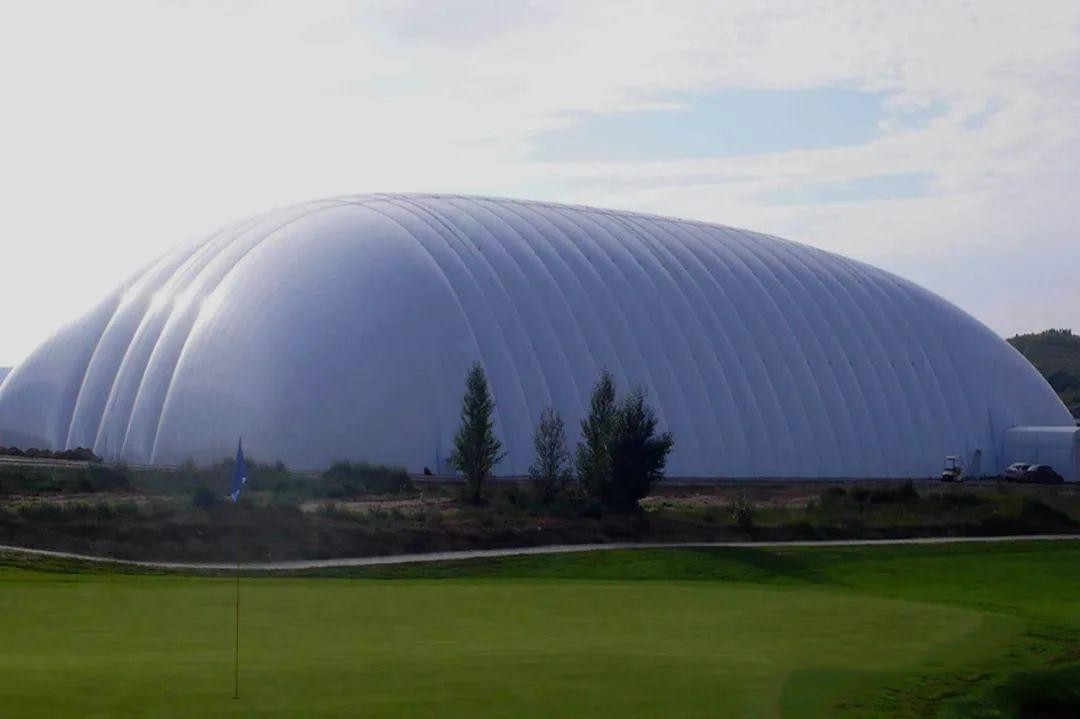

空气支承式膜结构


这样分类是延续了《膜结构技术规程》2004版本,这在当时是合理的。一是因为当时的膜结构计算和设计,都是整体进行的。结构体系是钢结构骨架支承,还是索结构支承,或是整体张拉,从支承结构的角度看,差别还是比较大的。二是因为当时空气支承式膜结构的应用还比较少,所以对再分的气承式和气枕式,以及气肋式和气囊式,从计算设计和施工安装方面没做更多的区别规定。随着膜结构在国内20多年的发展,膜结构市场越来越细分, 大中型膜结构的支承体系,无论是钢结构,还是索网结构,一般已经不在膜结构的设计、施工范围内了。 而且,在钢结构或索结构支承的单元内,膜结构可能有飞柱、可能有支撑拱,自身就是整体张拉式。

5

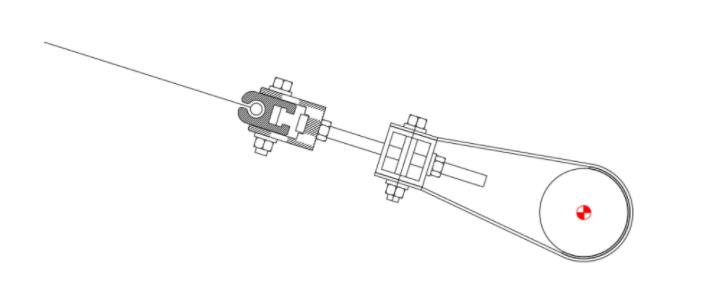

因此,在膜结构被从整体结构中细分出来后,整体张拉式、骨架支承式、索系支承式三者之间, 从膜结构自身的计算设计、施工安装角度看,已经几乎没有差别了 。如图,整体张拉式时U型夹连接的是脊索或谷索、索系支承式时U型夹连接的是径向索、骨架支承式时U型夹连接的是连膜钢管,而膜单元的节点形式却是相同的。但,这三种形式的膜结构却有一个共同点,即:膜面都需要张拉 ,因此可以统称为张拉膜结构。

6

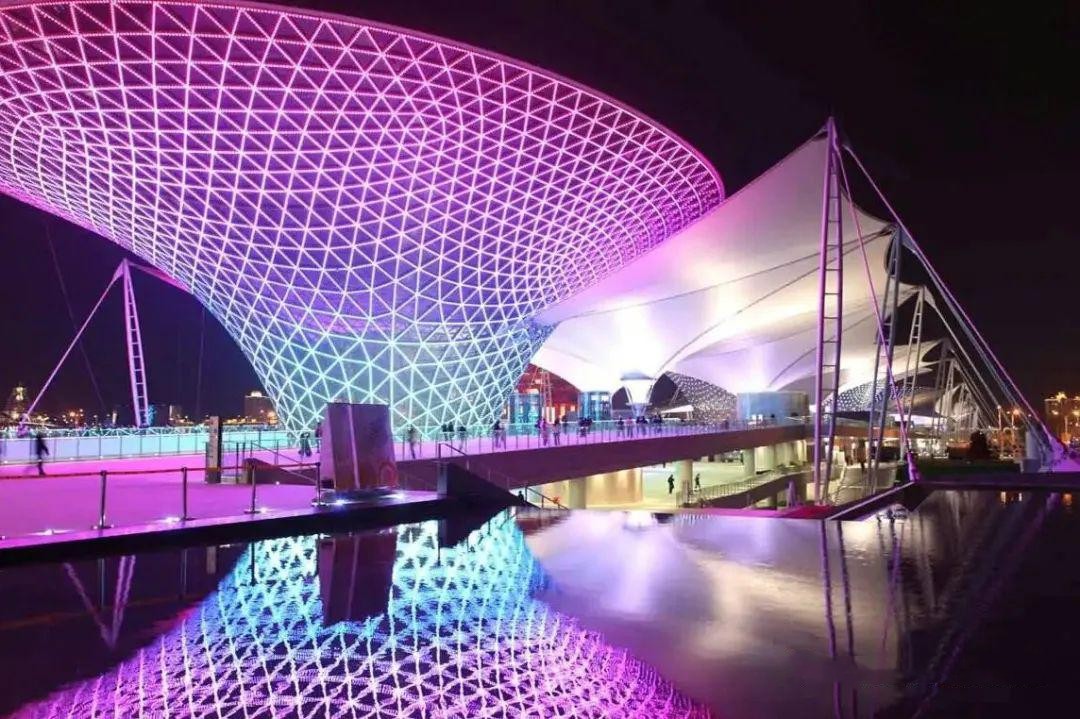

张拉膜(整体张拉式)

7

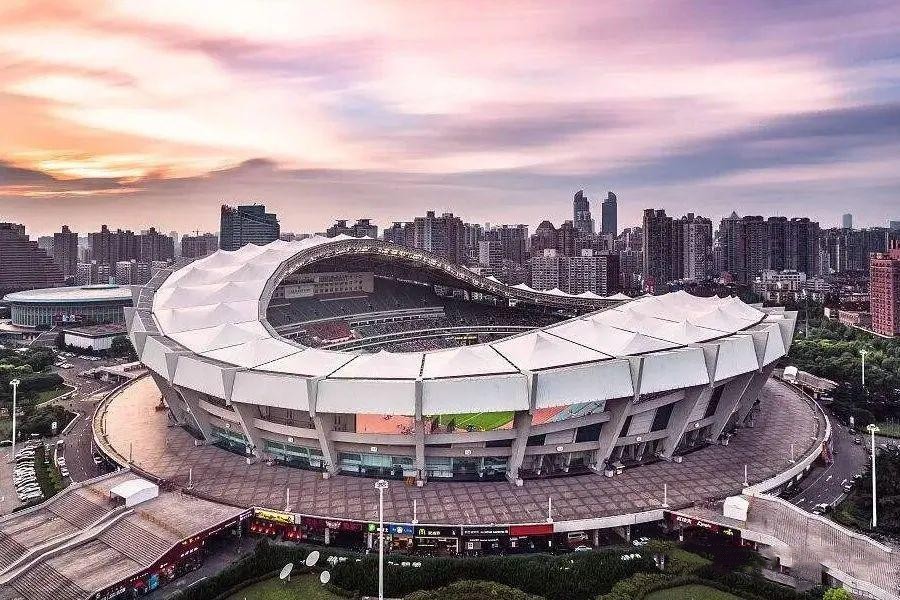

张拉膜(骨架支承式)

8


张拉膜(索系支承式)

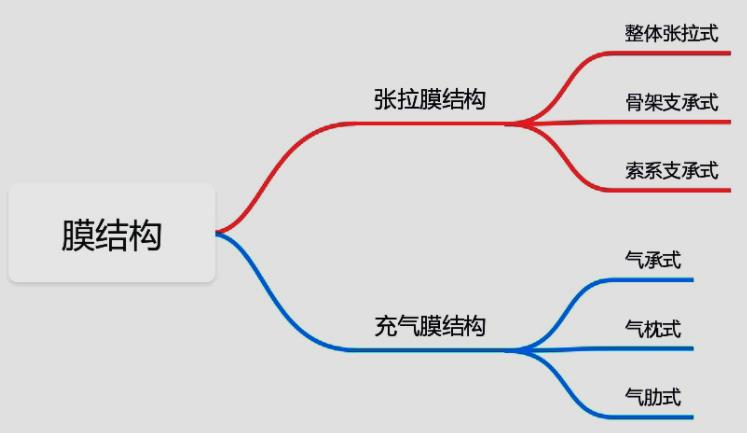

这也引出另外一大类膜结构形式,充气膜结构。 充气膜结构的膜面预张力,不是通过张拉取得的,而是通过充气获得的,而且维持膜面张力需要持续的充气。 这也是张拉膜结构与充气膜结构的本质区别。充气膜结构依据充气空间和充气压力的不同,又再分为气承式、气枕式、气肋式。

9


当然本文这么分类,不仅不是否定《膜结构技术规程》而是完善了规程,是为了 顺应目前膜结构市场的发展趋势,突出膜结构自身的特点,根据膜面预张力的施加方式,进一步完善膜结构的节点设计和施工安装。
