膜结构体育场丨上海八万人体育场 屋盖新增钢结构 正式启动

返回列表来源: 利记官方网站 发布日期:2021-09-13 浏览:-

8月31日,随着首根16.5m悬挑钢结构安装到位,上海体育场应急改造工程钢结构项目屋盖新增钢结构施工正式启动。

01

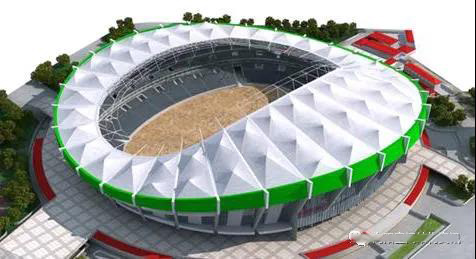

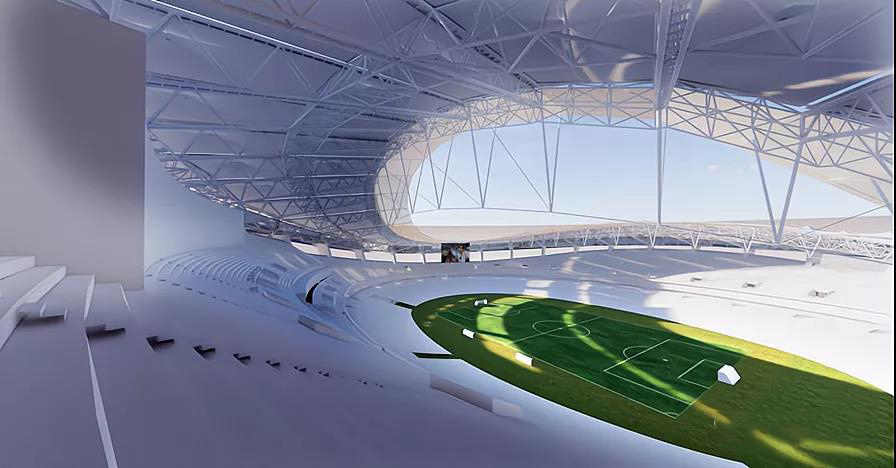

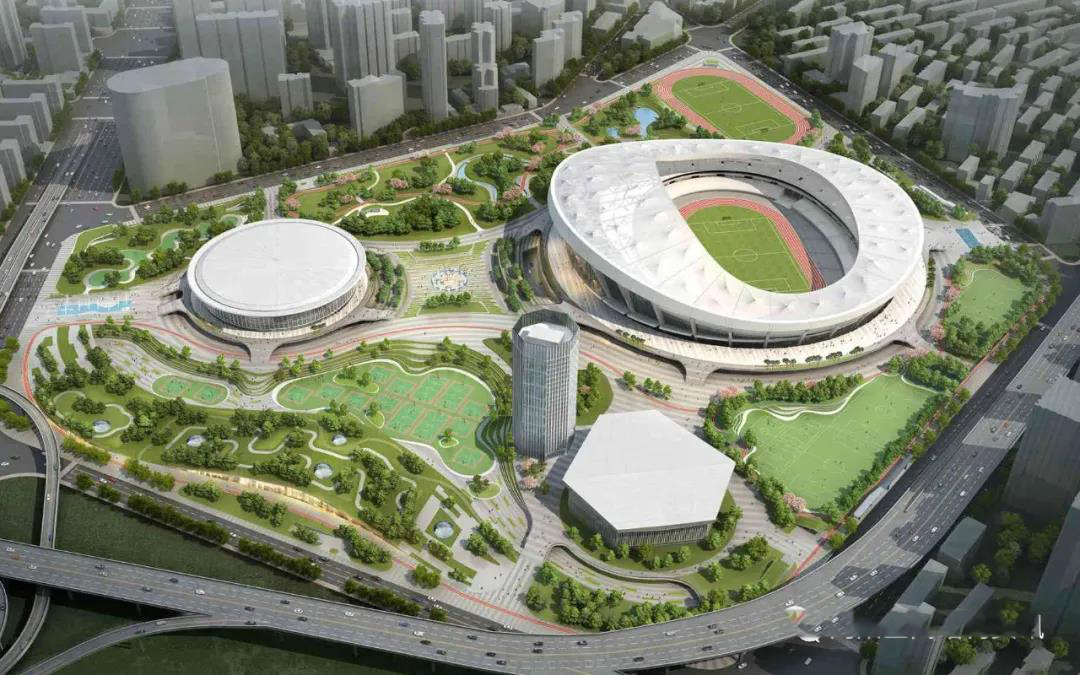

作为承办2021 年世俱杯开闭幕式及相应阶段比赛的场地,上海体育场将按照FIFA 世俱杯的场地要求,结合体育场赛后二期使用功能需要,对现有的场地及相应设施一并进行改造。

02

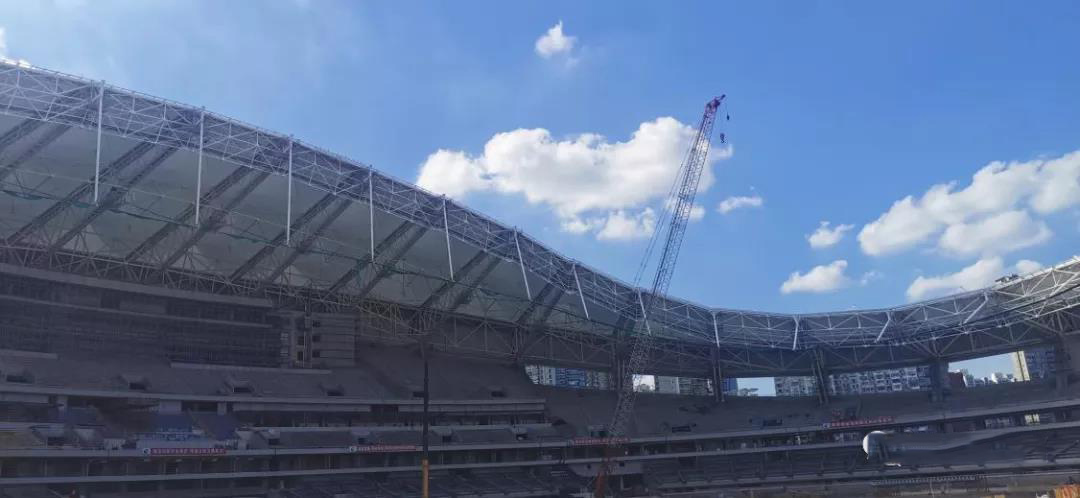

本次悬挑钢结构的安装是上海体育场屋盖新增钢结构施工最关键的环节,该悬挑结构采用轮辐式张拉结构体系,主要由V型飞柱、索结构、连系杆件以及上部膜结构组成。

03


本工程索网的空间规模大、索段数量多、索力较大,施工难度高。项目部经过会议讨论,通过大量施工仿真计算分析和专家评审后,最终确定先将所有径索与环索以及与上部网格相连接的V型撑杆外肢安装并张拉,使结构具备完整的受力体系,同时对径向索端以及挑棚与钢构连接处进行相应加固。然后在已经张拉完毕的索网上吊装挑棚钢结构,使结构成型。

04

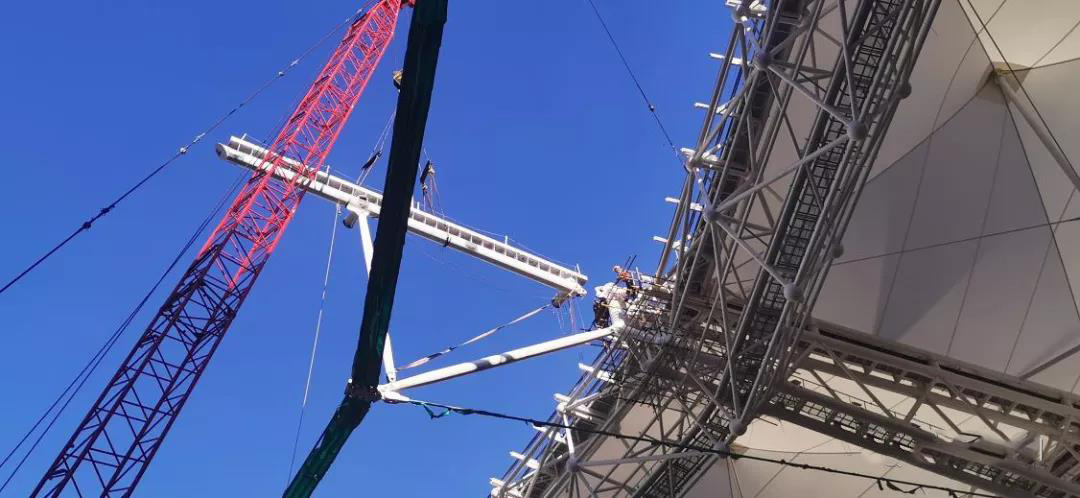

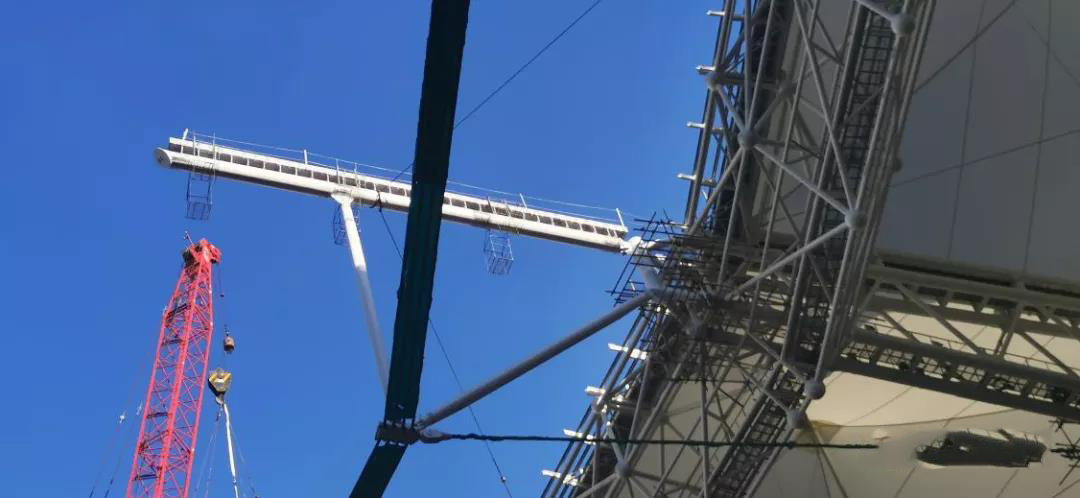

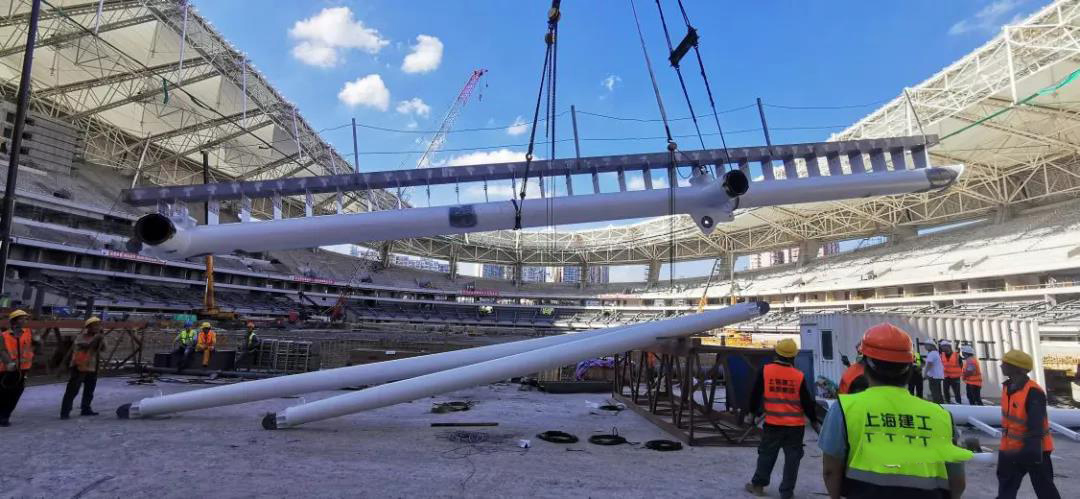

在安装内悬挑结构中,通过90t履带吊将V柱外肢吊装就位,在脚手架平台安装关节轴承连接好上节点,然后利用5t葫芦将V柱外肢临时固定好,待环索提升就位后通过葫芦调节使得索夹节点和V柱外肢下节点靠近,利用登高车安装固定好下节点。

05

06

07

08


此次首根16.5m悬挑钢结构安装的完成,表现出了项目部排除万难的决心和坚决完成任务的执行力,标志着上海体育场应急改造工程钢结构项目取得阶段性胜利,项目施工将进入全面快速建设阶段。

本文转载自:上海机施
