气枕式膜结构是如何保持内部压力的?

返回列表来源: 利记官方网站 发布日期:2019-11-27 浏览:-


气枕式膜结构的控制系统包括压力传感器、风速传感器、雪传感器和集成监控单元。


气枕控制系统的工作机制如下:

供气机开始工作后,气枕初始内压(指内压与大气压的压差)从0开始增长,两台风扇开始工作;

当达到预设的最小工作压力值时(比如200Pa),其中一台风扇停止工作。


不同的供气机有两种不同的控制逻辑。其中一种是当达到预设的正常工作气压(比如30Pa),另一台风扇并不会立即停止,而是会继续运行到预设的正常工作气压值的允许浮动上限值(比如320Pa)时才停止,当由于管道接头部位的一些自然漏气导致气枕内压降到300Pa以下时,风扇并不会立即启动,而是会在内压进一步降低到允许浮动下限值(比如280Pa)时才再次启动。另一种控制逻辑则采用变频方式,达到最小内压后,一台风扇停转,另一台风扇以较低频率、较低功耗持续运行,以补偿压力的自然损失,使内压较为稳定地维持在预设的正常工作压力值附近。在风力较大或积雪达到一定厚度之后,风速感应器或雪感应器反馈信号给集成控制单元,供气机将为气枕进一步增压,达到预设的风雪下的内压值(比如500Pa),以抵抗风雪荷载。特殊情况下,系统检测到最大压力传感器反馈的信号超过预设的最大工作压力值(如600Pa)时,两台风扇将都停止运行,以免气枕内压进一步增大而导致气枕破坏。


气枕式膜结构工程中,一台供气机往往控制着几十个或者几百个气枕单元,只采用三个代表性的气枕配置了压力感应器,三个代表性的压力感应器,可以有效避免整个气枕系统出现整体的压力不足或者压力过高,从而导致系统整体破坏的情况。特殊情况下,当个别气枕破损导致个别气枕失压时,由于气枕单元的进气口管径(比如32mm)与供气管道直径(比如100mm)相比较小,个别进气口的压力损失不影响整个供气管道的供压。个别气枕的破损不会在集成控制单元中显示,但是根据操作手册进行的日常巡检可发现,并可通知厂家或根据厂家操作手册进行应急处理。


气枕式膜结构往往以钢结构为支撑骨架,当特殊情况下停电时,气枕内压一般仍可在数小时内维持一定压,供电力检修,即使气枕失去压力,也不影响支撑结构,所以气枕式膜结构并不一定必须配置发电机。需要注意的是,当停电后适逢下雨形成气枕失压后兜水,应采取有效的构造或应急措施,避免水兜增加结构荷载,影响结构安全。如果预算较为充足,并且较为担心特殊情况下的停电又叠加了特大的风雪,从而造成气枕破坏,可以设置备用发电机。

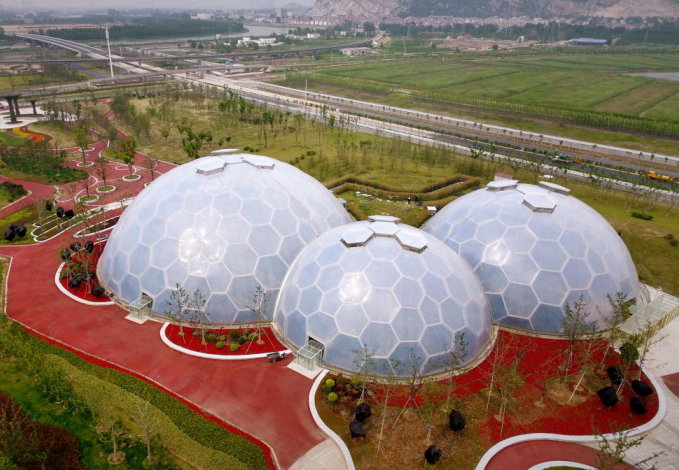

连云港小图

利记官方网站 :(连云港ETFE膜结构球形温室工程)
