利记官方网站-乐山市奥林匹克中心PTFE膜结构场馆

利记官方网站-乐山市奥林匹克中心PTFE膜结构场馆

工程地点:四川乐山
工程面积: 4.6万平方米
工程结构:柔性悬索体系
工程膜材: 白色PTFE建筑膜材
案例简介:乐山市奥林匹克中心作为2022年四川省第十四届运动会主场馆,主要建设内容为“一场三馆”及配套用房,地下车库等。其中“一场三馆”包括主体育场30000座席,建筑面积约4.6万平方米;体育馆6000座席,建筑面积约2.7万平方米;游泳馆300座席,建筑面积约2.2万平方米;综合训练馆建筑面积约2.9万平方米,地下车库约5.5万平方米,共设1580个停车位。

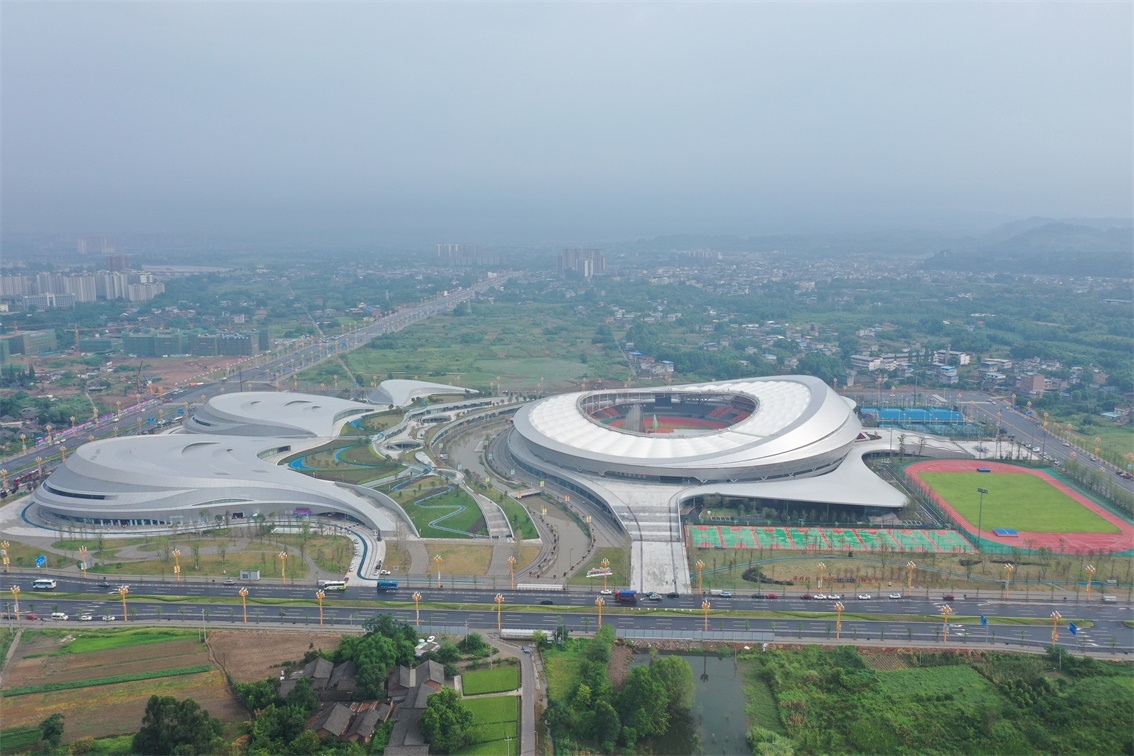

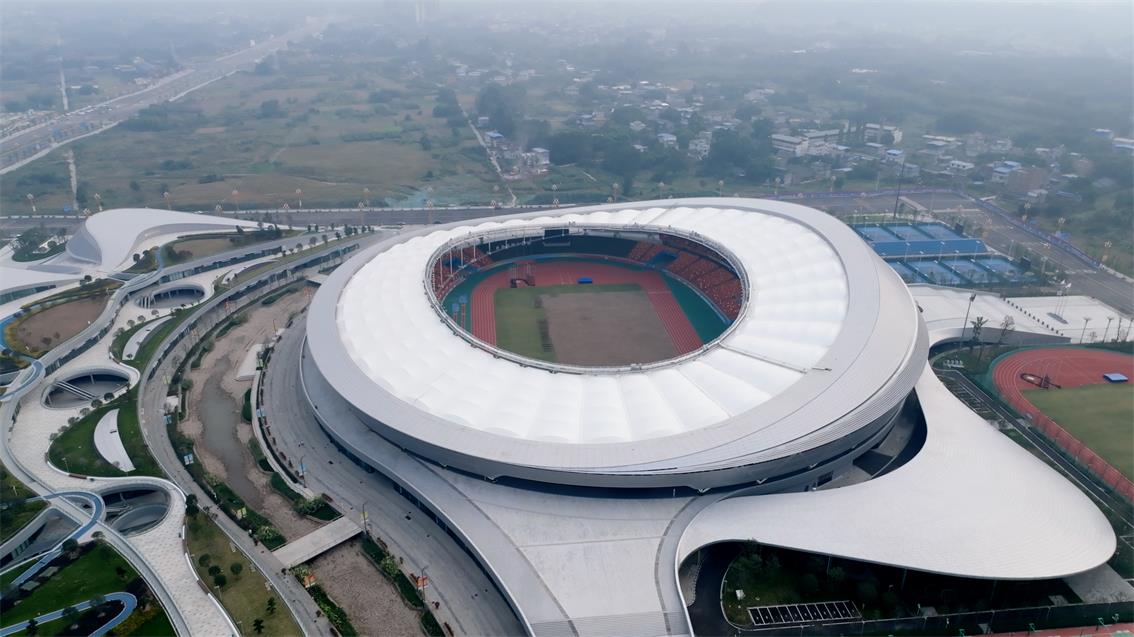

乐山奥林匹克体育中心 (4)

工程地点:四川乐山
工程面积:4.6万平方米
工程结构:柔性悬索体系
工程膜材:白色PTFE建筑膜材

工程概况:乐山市奥林匹克中心作为2022年四川省第十四届运动会主场馆,主要建设内容为“一场三馆”及配套用房,地下车库等。其中“一场三馆”包括主体育场30000座席,建筑面积约4.6万平方米;体育馆6000座席,建筑面积约2.7万平方米;游泳馆300座席,建筑面积约2.2万平方米;综合训练馆建筑面积约2.9万平方米,地下车库约5.5万平方米,共设1580个停车位屋面。

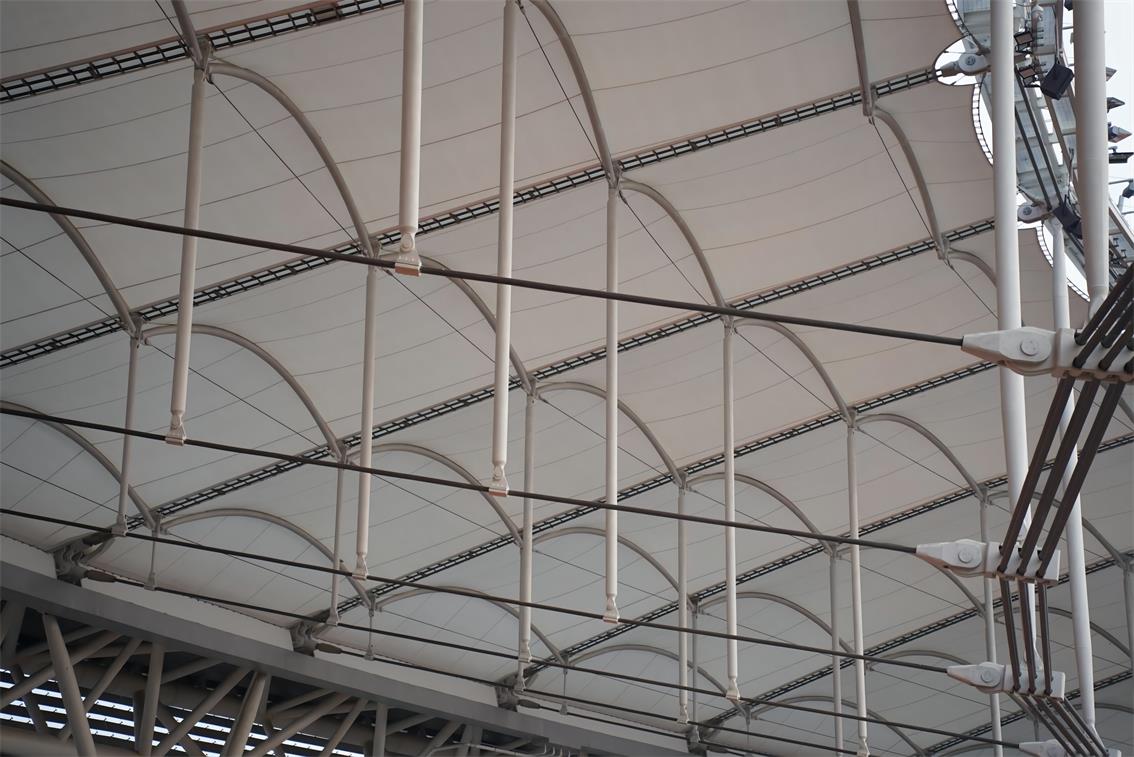

工程特点:乐山奥体中心场馆是柔性悬索体系支撑的PTFE膜结构屋面,整体上可看做一个不规则的椭圆形。该项目的索结构是单双层索网的混合结构,属于新型结构体系,施工过程复杂,表现为:拉索内力大,部分索夹的最大不平衡力超过750吨(目前在建的体育场馆建设中属于最大的),索夹的设计及生产难度大,索系成型过程中必须确保钢结构的稳定。可以说,这是一个依托我国材料及建筑实力的创新工程。

利记官方网站作为膜结构专业承包商,负责中心场馆膜结构屋面的深化设计及施工!为了对其进行更加细致的管控,利记官方网站 的设计团队和现场工程师经过反复研讨后,将屋面分成42个膜单元,分别对应一个施工区域。用一张巨大、完整的PTFE膜材覆盖一个单元,看似粗犷,但需要更精准的现场数据测量收集和施工能力:数据精准、环环相扣,各个膜材单元才能紧密衔接,既能防止后期漏水,还可以做出整齐的、令人赏心悦目的外观效果。

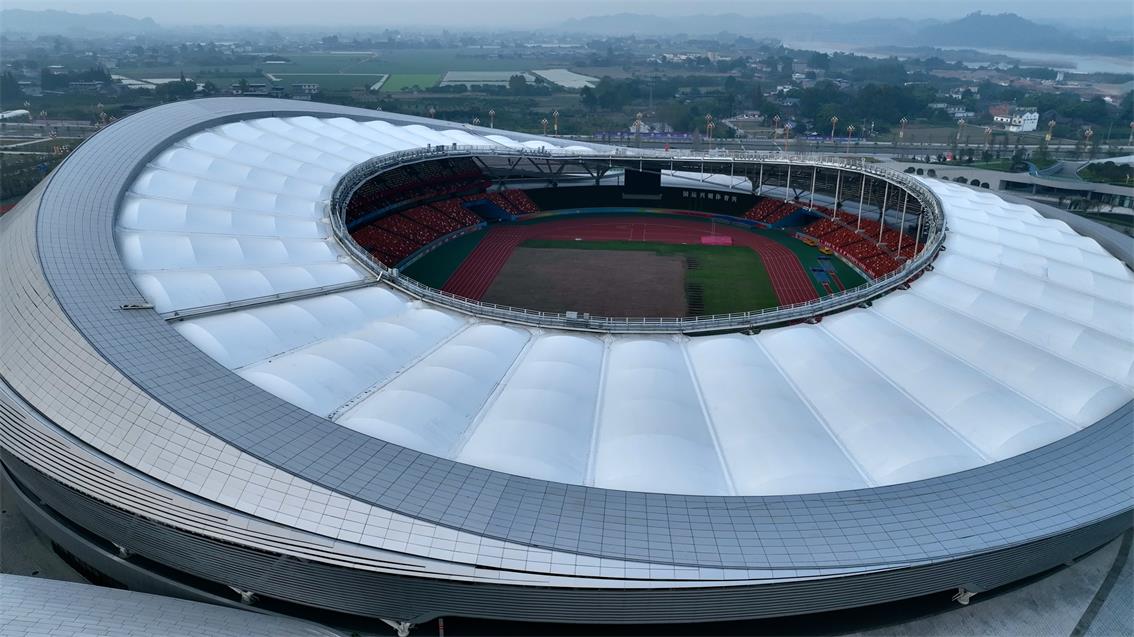

乐山奥林匹克体育中心 (1)

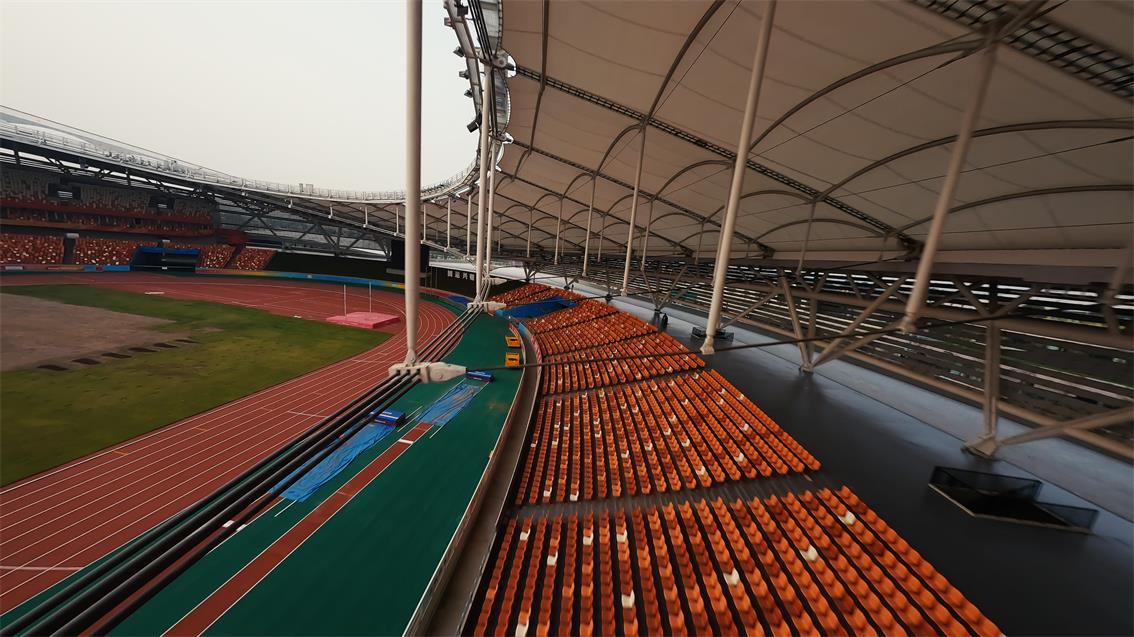

乐山奥林匹克体育中心 (3)

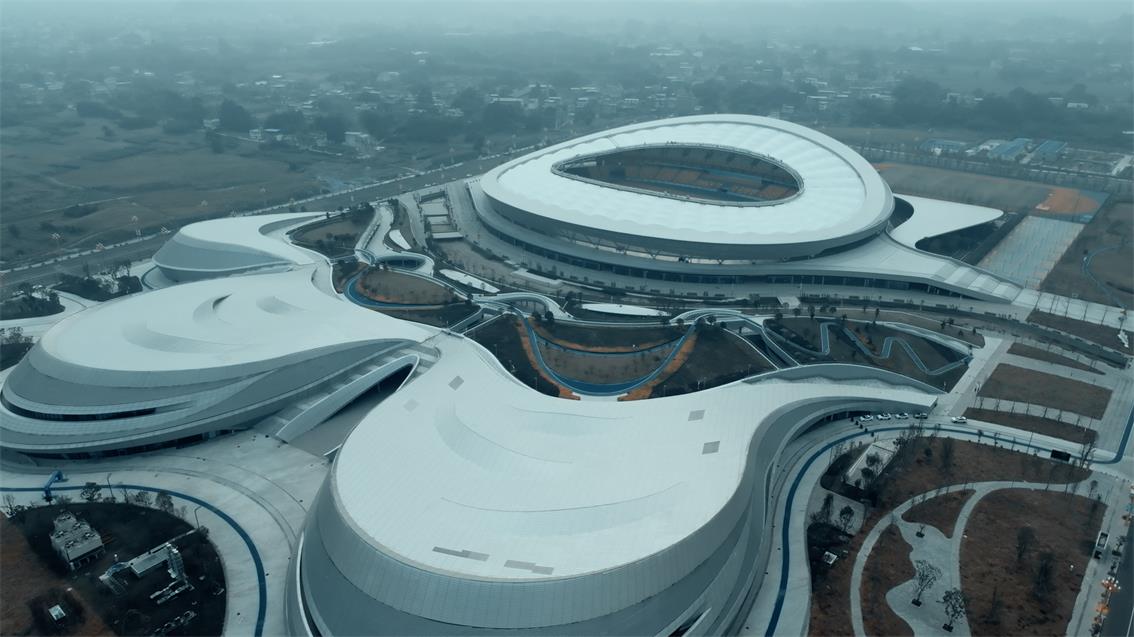

乐山奥体全景

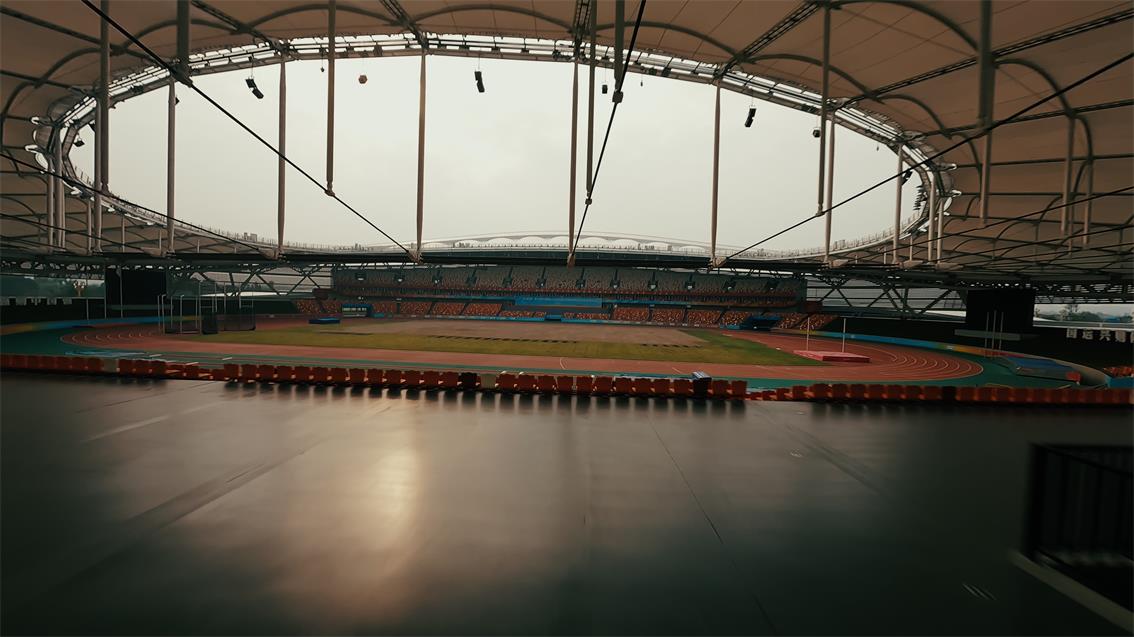

乐山奥林匹克体育中心 (5)

乐山奥林匹克体育中心 (6)

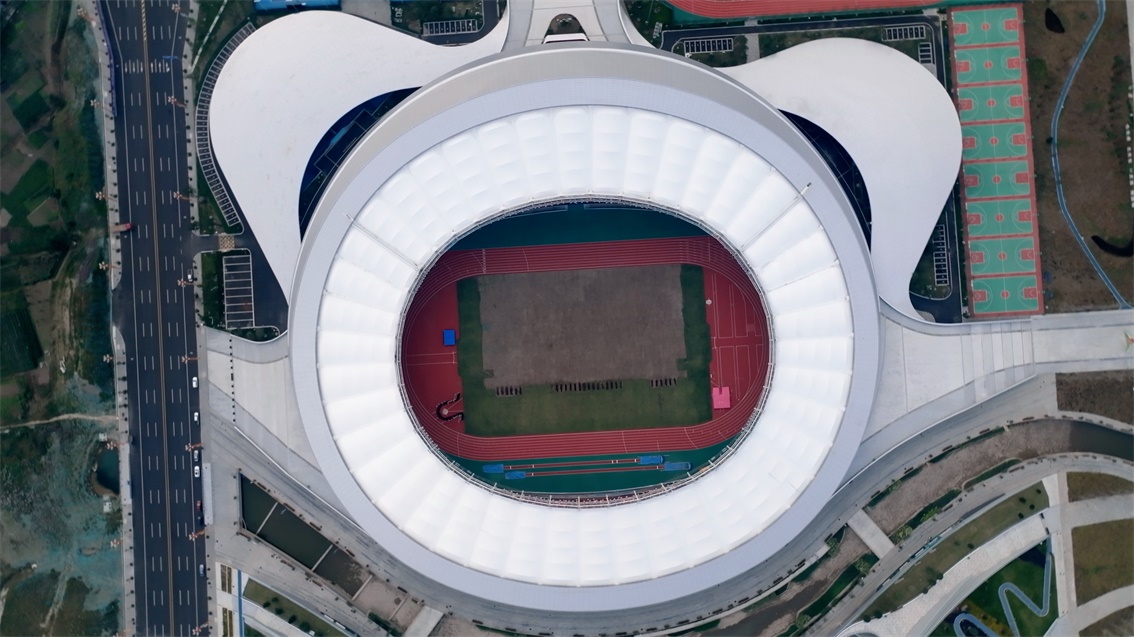

乐山奥林匹克体育中心 (8)


222

PTFE膜材料

PTFE膜材料的织物基材为玻璃纤维,纤维的直径范围应在3.30~4.05μm 范围内,重量应大于150g/m。 PTFE膜材的最大特点是强度高,中等强度的PTFE 膜厚度仅0.8mm,但它的拉伸强度已达到钢材的水平;而且弹性模量较低,有利于膜材形成复杂的曲面造型。使用温度范围广,能够在-70℃~230℃的温度范围内使用。具有独特的光学性能,白天入射光线成为自然温射光,防止眩目,无阴影,光线均匀分布;几乎没有紫外线透过,防止了内部装饰材料和设备的褪色;夜间高反射性能使得房间具有卓越的照明效果,减少电能消耗,而且可衬托出夜 空中建筑物的辉煌。
